Durchlaufofen mit Temperaturregelung

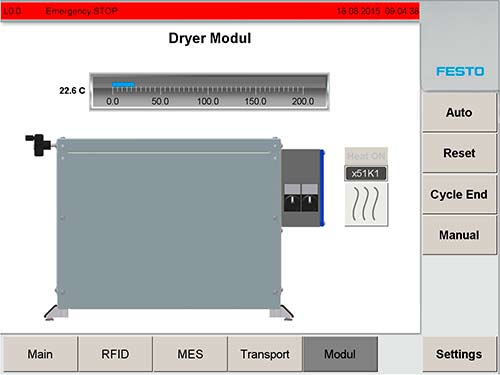

Simulation

Online-Simulation

Aufgabe

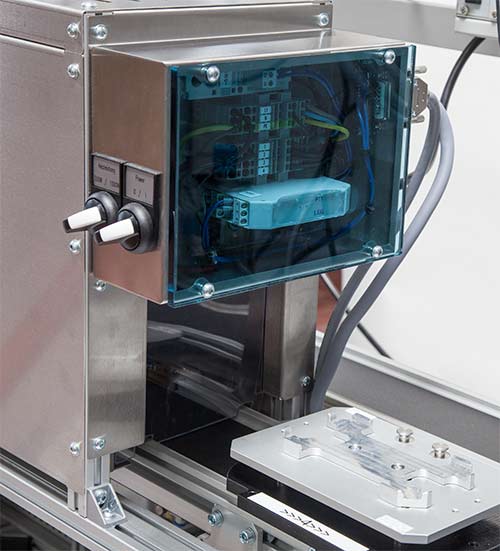

Die Applikation trocknet Farbe mittels Wärme. Die Werkstücke werden beim Einlauf in die Applikation von einer Lichtschranke erkannt und der Werkstückträger wird gestoppt. Die Temperatur des Werkstückes mit dem Temperatursensor PT100 gemessen. Das Querstromgebläse wird eingeschaltet. Das Gebläse arbeitet so lange bis die notwendige Temperatur erreicht ist, daraufhin wird eine Trockenzeit gestartet. Ist die Trockenzeit erreicht, geht das Gebläse aus und der Werkstückträger wird aus der Applikation entlassen.

Mittels des Handrades können zwei Bleche gegeneinander verschoben werden. Die Lüftungsschlitze werden so verschlossen und eine Fehlersituation kann simuliert werden.

Die Information dazu bringt das Produkt über seine Werkstückträger selbst mit.

{

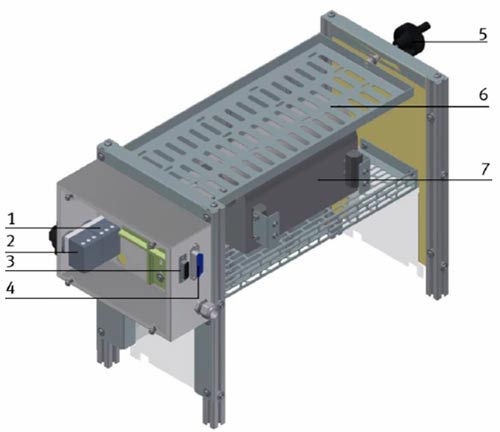

Aufbau

1. Schalter für Heizleistung 500W / 1000W
2. Schalter für Spannungsversorgung
3. Analog Stecker X13 an der Applikation Trocknen
4. Syslink Stecker X12 an der Applikation Trocknen
5. Handrad für Blechregulierung -- eine Fehlersituation kann hiermit herbei geführt werden
6. Wäremleitblech -- in Verbindung mit Handrad kann eine Fehlersituation herbei geführt werden. Die Schlitze werden verschlossen wenn das Handrad gedreht wird.
7. Querstromgebläse

Ablauf

1. Wird ein Werkstückträger mit einem Werkstück durch die Lichtschranke der Applikation Trocknen befördert, wird der Werkstückträger gestoppt und ein Automatikablauf gestartet.
2. Die Temperatur wird ermittelt.
3. Das Querstromgebläse wird eingeschaltet.
4. Ist die Temperatur erreicht, wird eine Trockenzeit gestartet.
5. Nach Ablauf der Trockenzeit wird das Gebläse ausgeschaltet
6. Der Werkstückträger wird entlassen und fährt aus der Applikation.

## Bedienung

{

Technologie

Art	Ausprägung
PLC	Beckhoff CX2030, TwinCat 3.1
Feldbus	Syslink-E/A + Analog
Antriebe	FU-gerichteter Bandlauf
