Qualitätssicherung

Kamera und Bildverarbeitung

IP: 192.168.0.11

Bilderfassung u. -verarbeitung zur Überprüfung der Qualität mit Hilfe von Kamera und Bilderkennungssoftware.

Aufgabe

Die Applikation Qualitätssicherung überprüft die Anwesenheit der Sicherungen auf der Platine. Die Werkstücke werden beim Einlauf in die Applikation gestoppt. Die Kamera erstellt eine Aufnahme. Das gewählte Programm wird ausgeführt und mit der Aufnahme verglichen. Das Ergebnis wird verarbeitet und das Werkstück wieder aus der Applikation entlassen.\ Die Information dazu bringt das Produkt über seinen Werkstückträger (RFID) selbst mit.

Aufbau

1. Kamera Festo
2. E/A Box

Ablauf

1. Wird ein Werkstückträger mit einem Werkstück durch die Lichtschranke der Applikation Qualitätssicherung befördert, wird der Werkstückträger gestoppt und ein Automatikablauf gestartet.
2. Die Kamera macht eine Aufnahme
3. Das gewünschte Programm wird zum Vergleich der Aufnahme mit dem Sollzustand ausgeführt.
4. Das Ergebnis wird verarbeitet und weitergeleitet.
5. Der Stopper der Stoppereinheit fährt nach unten und der Palettenträger verlässt die Applikation.

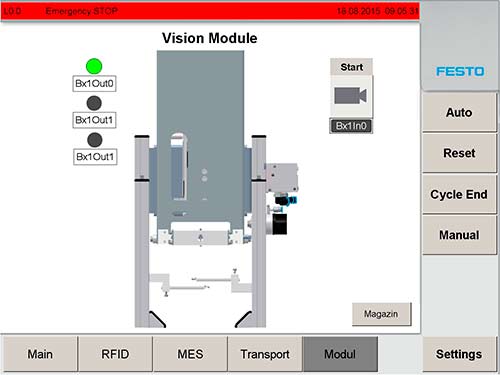

## Bedienung

Technologie

Art	Ausprägung
PLC	Beckhoff CX2030, TwinCat 3.1
Feldbus	Ethernet + Syslink-E/A
Kamera	Festo - CCD-Kamera mit integrierter Bildverarbeitung
