Pressen

Verpressen des Gehäuseoberteils

IP: 192.168.0.4

Arbeitsschritte

Die Applikation verpresst Gehäuseoberteile mit Gehäuseunterteilen. Die Werkstücke werden beim Einlauf in die Applikation von einer Lichtschranke erkannt und der Werkstückträger wird gestoppt. Die aufliegenden Gehäuseteile werden mittels des Hubzylinders verpresst. Anschließend wird der Werkstückträger wieder aus der Applikation entlassen.

Die Information dazu bringt das Produkt über seine Werkstückträger selbst mit.

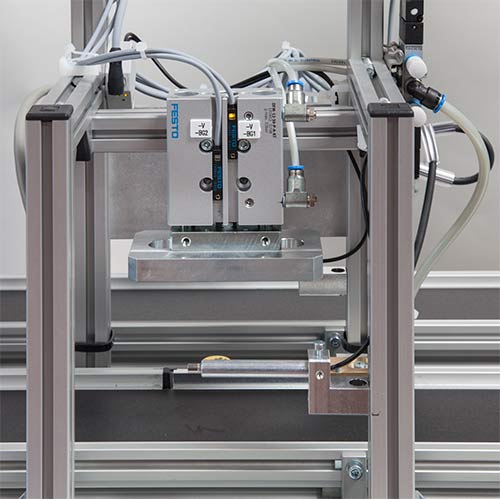

Aufbau

1. Lichtleitergerät Werkstückabfrage
2. Hubzylinder Einpressen
3. Einpressplatte
4. Werkstückabfrage
5. Beckhoff Box-Modul CANopen
6. Ventil
7. Werkstückabfrage

Ablauf

1. Wird ein Werkstückträger mit einem Werkstück durch die Lichtschranke der Applikation Verpressen befördert, wird der Werkstückträger gestoppt und ein Automatikablauf gestartet.
2. Die Verpresseneinheit fährt nach unten
3. Das Oberteil wird mit dem Unterteil verpresst.
4. Die Verpresseneinheit fährt wieder nach oben
5. Ist die Verpresseneinheit oben angekommen wird der Werkstückträger entlassen und fährt aus der Applikation.

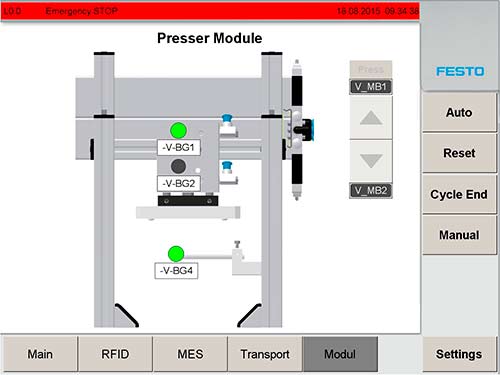

Bedienung

Technologie

Art	Ausprägung
PLC	Beckhoff CX2030, TwinCat 3.1
Feldbus	Can-Bus
Antriebe	FU-gerichteter Bandlauf
